屋顶直升机停机坪

2019-06-11 09:17:38 /


随着我国经济的快速发展和人们生活水平的不断提高,直升机在日常生活中的应用越来越广泛,尤其是在客货运输、旅游观光、空中航拍、新闻搜集、紧急救援等方面。而屋顶直升机停机坪则为直升机起飞、降落和停留提供了保障,可以说是名副其实的“空中机场”。

直升机停机坪的作用主要体现在以下几个方面:

1、消防

☰☰☰☰

消防作用主要体现在:侦察、灭火和救援这三个方面。高层建筑火灾发展速度快,极易形成“冲天火柱”,因此居高临下的侦察显得尤为重要。在形势危急的情况下,直升机便将直接充当空中消防车的作用。

2、警务

在大厦出现紧急状态时,警用直升机,可以在最快的时间内达到现场,并可以从空中采取必要的措施。以最快的速度处理紧急情况。

3、医疗

在复杂拥堵的交通体系中,不长的一段路有时会让救护车花上几十分钟甚至更长时间,而直升机往往不到10分钟便能解决问题。

目前,国内的三级甲等医院已经出现修建医疗救护坪的趋势,因此,在高层建筑上修建停机坪,可以满足未来快速医疗救护的需要。

4、交通

随着中国的国际化发展,势必会在重要的经济城市发展直升机交通,可以为重要的商务人士和重要的商务活动提供直升机交通服务。

目前屋顶停机坪按结构形式分,主要分为两类:钢结构直升机坪、混凝土结构直升机坪。

其中以混凝土结构直升机坪最为经济,但在建筑主体结构施工阶段就需要介入,与其他施工的配合度要求比较高。比如在世茂常熟闽江路项目上,出于成本的考虑,就采用了混凝土结构直升机坪,该项目目前停机坪深化设计工作已完成。

直升机停机坪主要由五部分组成:

1、目视助航设备

主要由边界灯、泛光照明灯、障碍灯、标灯、风向标和航道坡道指示器构成。

2、航管通信勤务设备

包括甚高频无线电系统、监控、普通电话、无线对讲等。

3、气象设备

起降较频繁要建造完整的气象站等气象设施,起降较少一般安装一个风向风速仪即可满足要求。

4、消防救援和安全防护设备

主要包括停机坪四周的不锈钢安全防护网和疏散钢楼梯,以及用于消防灭火救援的泡沫灭火系统和SOS救援箱等。

5、机场标识

一般由较醒目的颜色组成,主要色有白色、黄色、绿色、红色等,机坪表面须按照民航规范要求对停机坪的最大荷载吨位进行标识。

以下重点介绍一下混凝土结构直升机坪在深化及后期施工过程中需要注意的一些细节。

首先需上部院协作配合解决想要的消防&基础条件:

No.1

建筑

1、 停机坪屋面坡度需要控制在0.5~2%。

2、 停机坪屋需要设置一道不小于60厚C30细石混凝土面层,内配Φ6@200双向钢筋网。

3、 在停机坪在两个相反方向需要设置疏散楼梯,出口宽度不小于0.90m,通常为钢结构楼梯。

4、 需要提供一个约15平方米的设备控制间供停机坪单位使用。

No.2

结构

1、荷载取值:直升机等效均布荷载:5.0 KN/㎡;

2、直升机局部荷载:120KN,作用面积:0.3m x 0.3m,动力系数1.5。

No.3

电气

1、需要提供双电源控制箱引入控制室为消防及灯光供电:一组不断电220V 5KW电源供导航灯具用电,一组不断电380V 25KW电源供消防用电。

2、停机坪四周需预留避雷带。

No.4

消防给水

1、屋顶的消防水箱需预留5m³水源给屋顶直升机停机坪设置泡沫灭火系统使用,需要用两根DN100水管(到停机坪控制室的水压请主体设计单位提供)给到停机坪设备控制室内。

其次是在主体结构的施工阶段,需要提前解决的

注意事项:

1、钢结构楼梯的固定预埋件需要提供考虑。

2、屋顶停机坪边界灯需要预埋套管,否则只能明露在地面上,一方面影响排水,另一方面也不美观。建议在地面施工阶段,先进行预埋。

3、屋顶停机坪中心区域有四个锁机栓,考虑到后期安全问题,建议提前预埋,并与避雷网相联系。

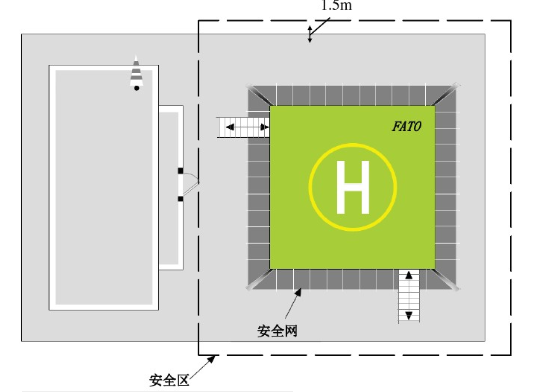

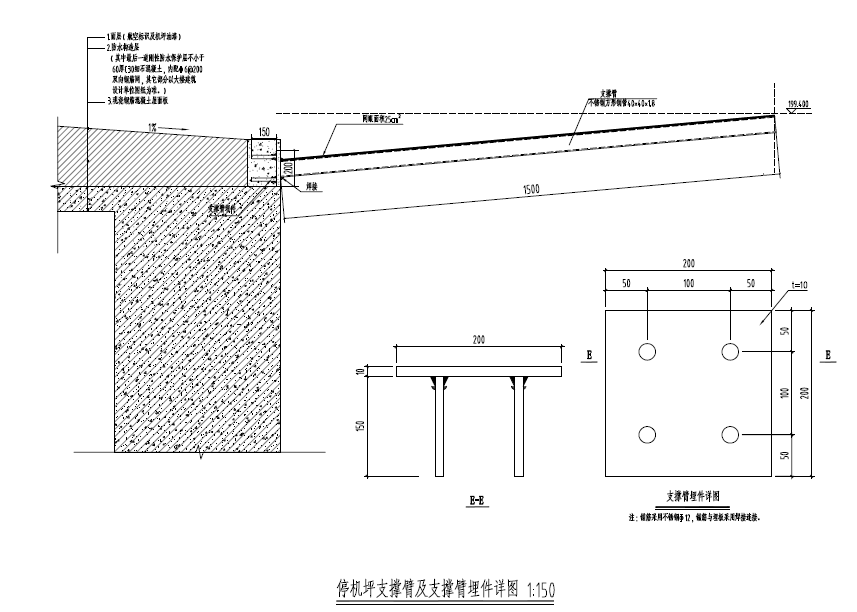

4、屋面停机坪四周设置了安全防护网,宽度不得小于1.5m,其与主体结构的连接建议先预埋。

停机坪深化设计其实只占到整个设计工作的极小部分,但却是主体结构的收官之作。

细节考虑到位的施工,不仅为后期的使用打下良好的基础,同时也传达了一个企业对于高标准的极致追求
